امتحان في أساسيات الإلكترونيات مع الإجابات
المواضيع التي يدور حولها الإمتحان:
- أساسيات الكهرباء
- الـ two terminal devices الخطية والغير خطية منها
إن لم تكن تعرف ماذا أعني ب two terminal devices فالمقصود بها القطع الإلكترونية التي لديها طرفين مثل المكثفات و المقاومات و الدايودات و الليد
أما الخطية فهي كـ (المقاومة, المكثف, الملف)
الغير خطية مثل (الدايود بكل أنواعه)
أما الخطية فهي كـ (المقاومة, المكثف, الملف)
الغير خطية مثل (الدايود بكل أنواعه)
والآن فالنبدأ, سأكتب الأسئلة ثم ستجد في نهاية المقال الإجابات, بسم الله الرحمن الرحيم...
السؤال الأول: ما هي الكهرباء ؟
السؤال الثاني : ما هو التيار الإصطلاحي و التيار الإلكتروني و أيهما مستخدم عمليا ؟
سؤال إضافي : أشرح كيف تحدث الصعقة بين يدك و أي جسم أخر ؟
السؤال الثالث : نحن نقيس (الجهد أو التيار ) على طرفي المقاومة
السؤال الرابع : ما الهدف من إستخدام المقاومة, أعلم أنها تعيق التيار و لكن ما الفائدة من إعاقته ؟
السؤال الخامس : كيف تقوم المقاومة الكربونية بإعاقة التيار و ما نوع تحولات الطاقة داخل المقاومة ؟
السؤال السادس : أعطني 3 أمثلة على مقاومة متغيرة ؟
السؤال السابع : ما هي مقاومة NTC و PTC ؟

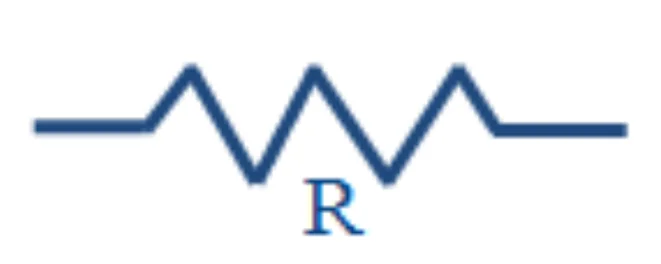

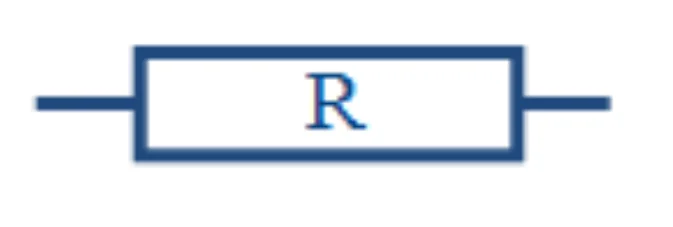

السؤال الثامن : ما الفرق بين الرمزيين التاليتين للمقاومة, تحديدًا من يستخدم كل منهما؟
السؤال التاسع : ما هو نوع المقاومة الذي يتأثر بشكل كبير بشدة الإضاءة, و ماذا يحصل لها عند زيادة الإضاءة ؟

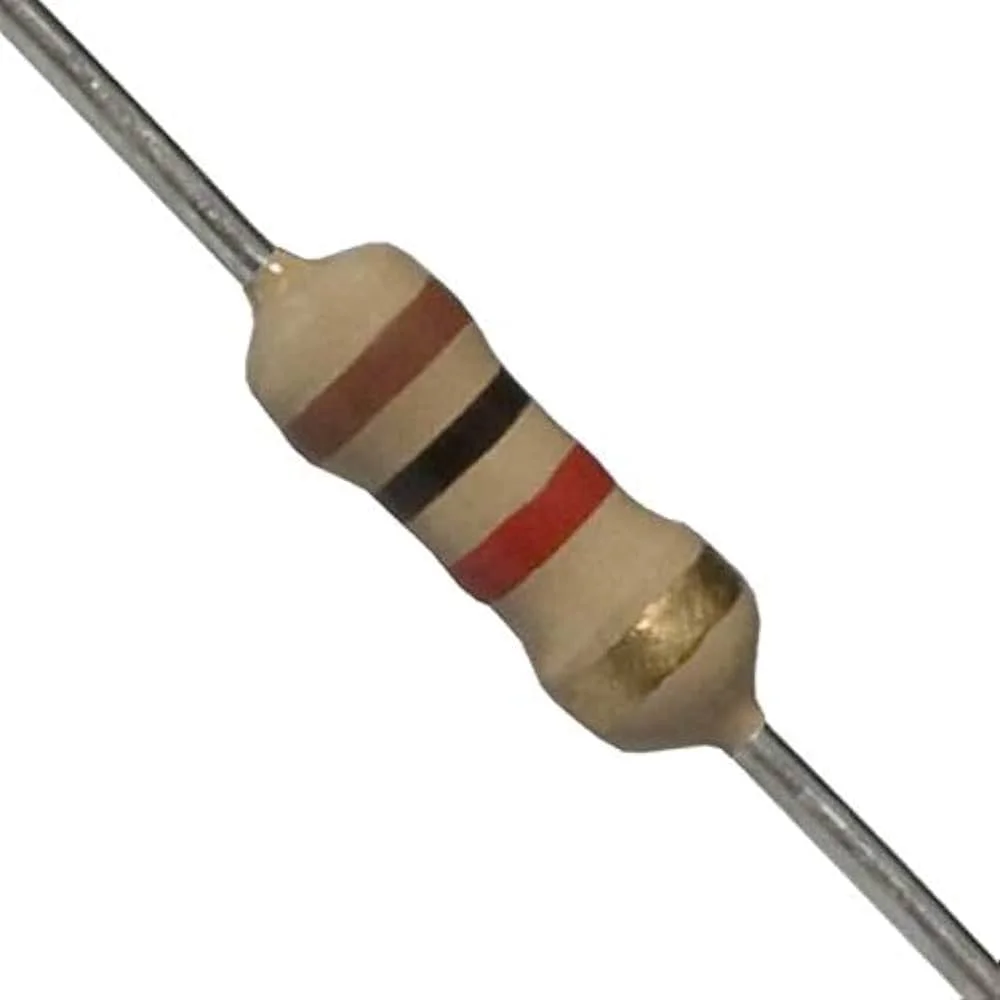

سؤال إضافي : ما قيمة هذه المقاومة ؟
سؤال إضافي : ما قيمة هذه المقاومة ؟
السؤال العاشر : ما الوظيفة الأساسية من المكثف ؟
السؤال الحادي عشر : ما فائدة المكثف في دوائر ال Rectfier ؟
السؤال الثاني عشر : هل يشحن المكثف فورا أم يحتاج لفترة زمنية قصيرة ؟

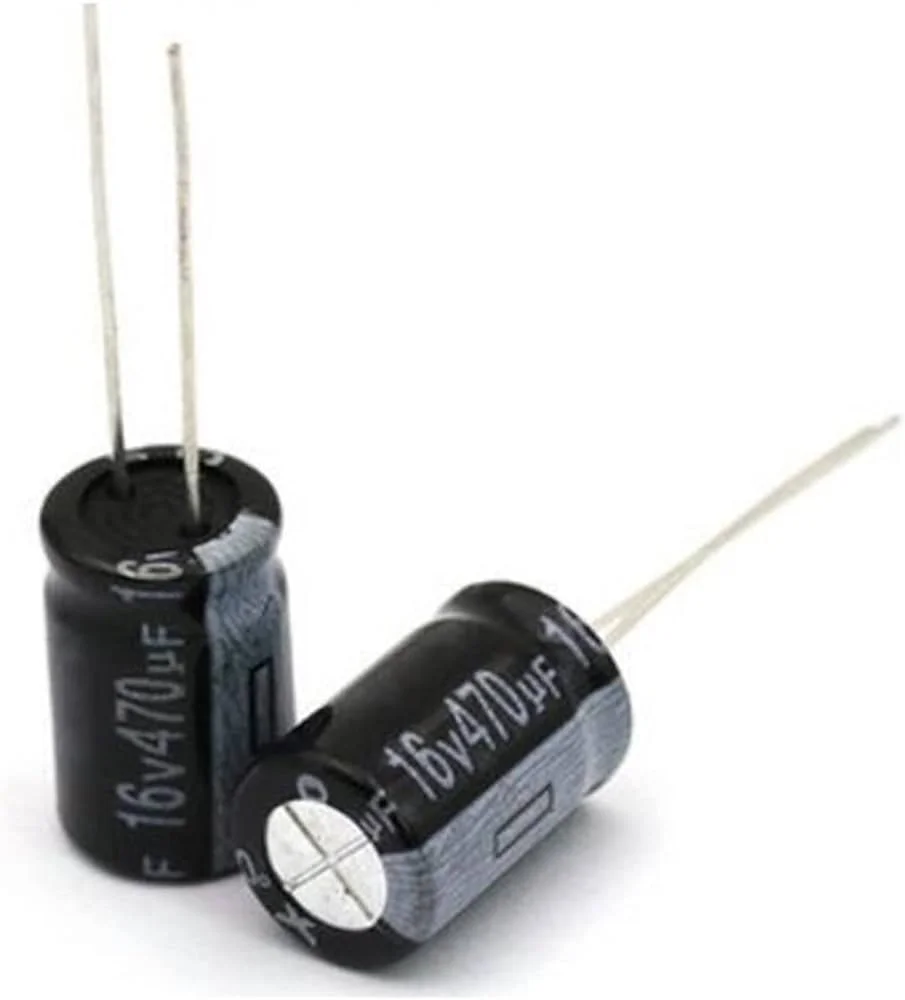

السؤال الثالث عشر : ما قيمة المكثف في الصورة و ما أقصى جهد يجب أن يتم توصيله به ؟

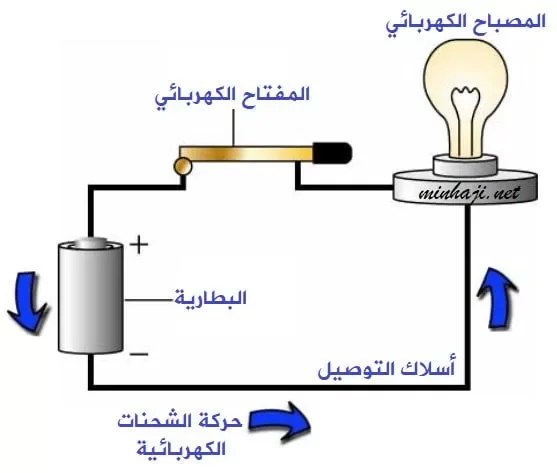

سؤال إضافي : فالنتخيل أن لدي الدائرة التالية, و قمت بإضافة مكثف ذا سعة عالية لها .. ماذا سيحصل عند انتهاء المادة الكيميائية في البطارية ؟
السؤال الحادي عشر : ما فائدة المكثف في دوائر ال Rectfier ؟
السؤال الثاني عشر : هل يشحن المكثف فورا أم يحتاج لفترة زمنية قصيرة ؟
السؤال الثالث عشر : ما قيمة المكثف في الصورة و ما أقصى جهد يجب أن يتم توصيله به ؟
سؤال إضافي : فالنتخيل أن لدي الدائرة التالية, و قمت بإضافة مكثف ذا سعة عالية لها .. ماذا سيحصل عند انتهاء المادة الكيميائية في البطارية ؟
السؤال الرابع عشر : ما وظيفة الدايود الموضح في الصورة ؟
السؤال الخامس عشر : ما مقدر الضريبة في كل من السيلكون و الجرمانيوم, ما هي الضريبة الطبيعية للدايودات كما في الصورة بالأعلى ؟
السؤال السادس عشر : قم بشرح لماذا عندما نقوم بتوصيل موجب مصدر الجهد مع موجب الدايود و سالب مصدر الجهد مع سالب الدايود يكون الدايود ON ؟
و إلى هنا يكون قد إنتهى هذا الإمتحان البسيط و لدينا في المرة القادمة امحان عملي أكثر على برنامج محاكاة
السؤال الخامس عشر : ما مقدر الضريبة في كل من السيلكون و الجرمانيوم, ما هي الضريبة الطبيعية للدايودات كما في الصورة بالأعلى ؟
السؤال السادس عشر : قم بشرح لماذا عندما نقوم بتوصيل موجب مصدر الجهد مع موجب الدايود و سالب مصدر الجهد مع سالب الدايود يكون الدايود ON ؟
و إلى هنا يكون قد إنتهى هذا الإمتحان البسيط و لدينا في المرة القادمة امحان عملي أكثر على برنامج محاكاة
1. هي انتقال الإلكترونات من نقطة إلى أخرى داخل موصل معين
2. الإلكتروني : هو انتقال الإلكترونات من السالب إلى الموجب و هو ما يحصل فعلياً
أما الإصطلاحي : هو انتقال الشحنات من الموجب إلى السالب و هو الإتجاه المعتمد
و لكننا اعتمدنا الإصطلاحي لأنه ما حصل هو انه كان يعتقد ان الشحنات الموجبة هي التي تتحرك من الموجب الى السالب و ذلك كان قبل اكتشاف الإلكترون فبدلا من تغيير الإعتقاد السائد و تعديل الكتب و الأوراق البحثية فتم إعتماد الإتجاه من الموجب إلى السالب علما أنه خاطئ و ليس هو ما يحصل عمليا
السؤال الإضافي : ما يحدث هو أن كل الأجسام في العالم مشحونة و لكن عندما تكون انت مشحون و جميع العالم مشحون بنفس الشحنة فلن ترى تأثير و لكن عندما تلمس جسم ذا شحنة كبيرة فينشأ هناك فرق جهد بين شحنتك الصغيرة و الشحنة الكبيرة الموجودة على الجسم الذي لمسته لذلك ترى تلك الصعقة الصغيرة و تشعر بها
3. بما أن الجهد لا يمر عبر الأشياء مثل التيار فلا نقول الجهد عبر المقاومة بل الجهد على طرفيها او الجهد الظاهر على المقاومة
4. حماية الأجهزة من خلال تحويل الطاقة الكهربائية إلى شكل أخر من أشكال الطاقة

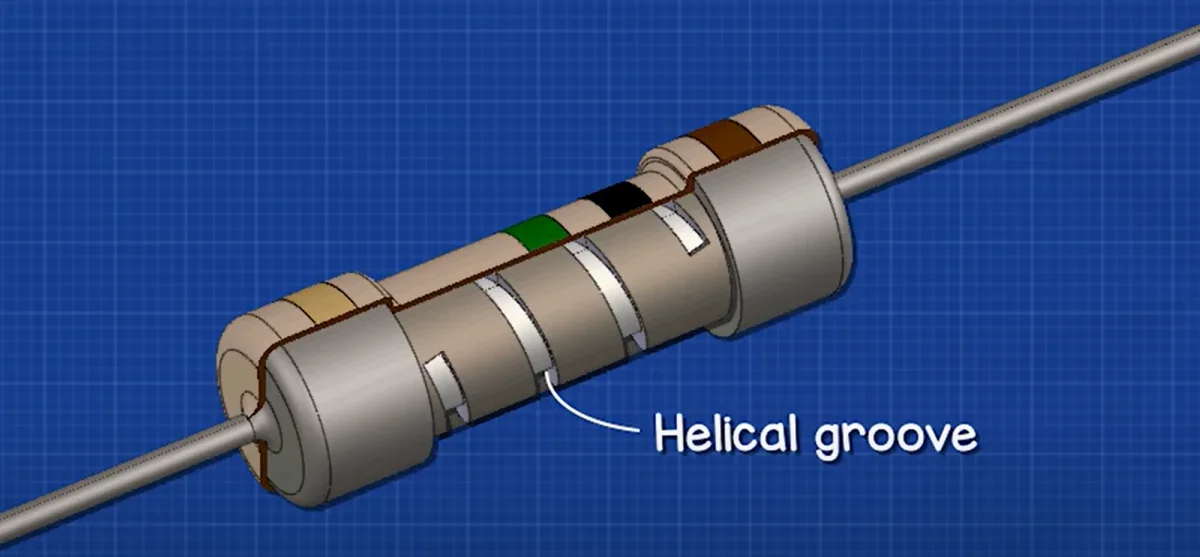

5. تتكون المقاومة الكربونية من مزيج من مواد موصلة و عازله حول سلك رفيع فما يحصل هو أن الإلكترونات تتصادم مع المواد العازلة فتتحول الطاقة الحركية في الإلكترونات التي تعتبر طاقة كهربائية إلى طاقة حرارية
6. مقاومة دورانية, مقاومة إنزلاقية, مقاومة ضوئية LDR, مقاومة حرارية
7. كلهما مقاومة حرارية و لكن
NTC عندما تزداد الحرارة تقل المقاومة
PTC عندما تزداد الحرارة تزداد المقاومة
8. الرمز المربع هو رمز المقاومة في النظام البريطاني أما الخط المتعرج فهو رمز المقاومة في النظام الأمريكي و هو المعتمد في معظم العالم
9. المقاومة الضوئية LRD و عندما تزداد الإضاءة تقل المقاومة
السؤال الإضافي :
فلدينا ذهبي أحمر أسود بني
البني = 1
الأسود = 0
الأحمر = ضرب 100
أي 10 * 100 = 1000 أوم و نسبة الخطأ 5%
10. مقاومة التغير في الجهد

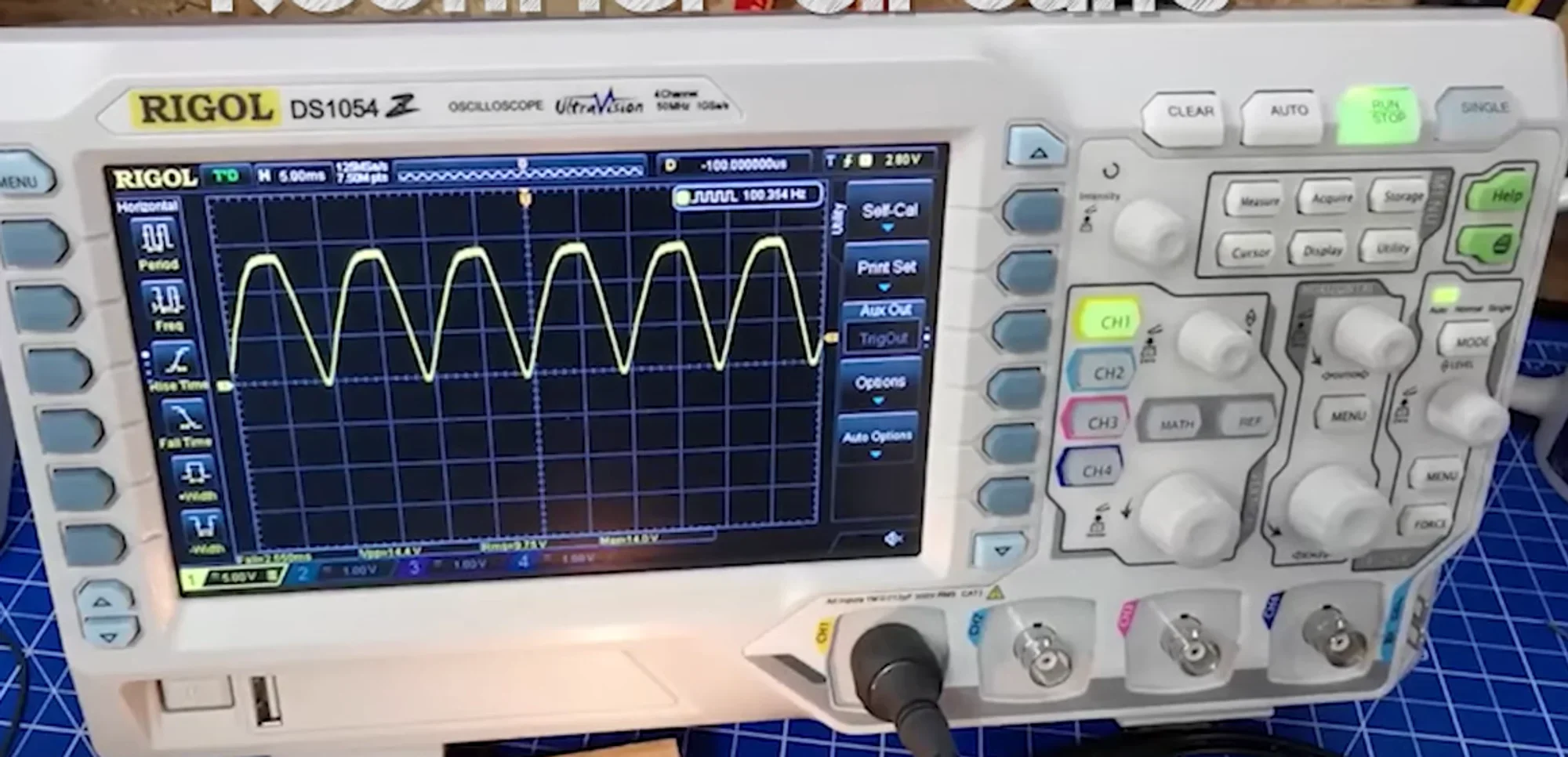

11. تنعيم الموجة الناتجة, لتصبح في الشكل التالي

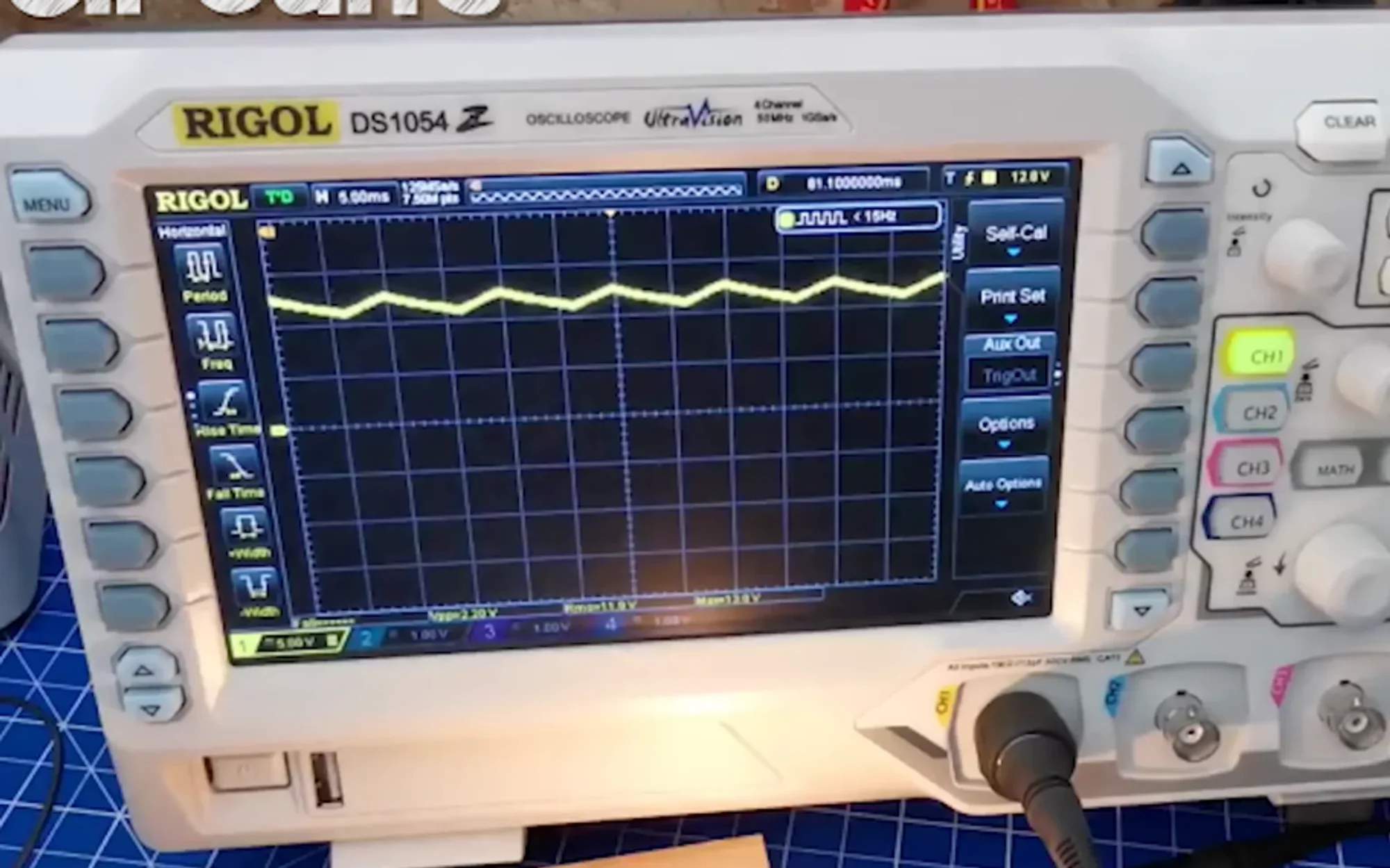

بدلا من
و بالطبع كلما زادت سعة المكثف زاد أثر التنعيم
12. يحتاج لفترة قصيرة
13. قيمته 470 ميكرو فاراد, و قصى جهجد يتحمله هو 16 فولت و بالطبع لن نقوم بتوصيل 16 فولت بل قيمة أقل منها بقليل
السؤال الإضافي : سيفرغ المكثف الشحنة الموجودة فيه و سيعمل كبطارية مؤقتة ليكمل المصباح الإضاءة
14. جعل التيار يمر في اتجاه واحد فقط
15. الجرمانيوم 0.3 فولت | السيلكون 0.7 فولت و هو المعتمد و في أغلب إن لم يكن كل الدايودات من ذلك النوع
16. راجع هذا المقال فقد تحدث عن هذه النقطة : مقال الدايود
2. الإلكتروني : هو انتقال الإلكترونات من السالب إلى الموجب و هو ما يحصل فعلياً
أما الإصطلاحي : هو انتقال الشحنات من الموجب إلى السالب و هو الإتجاه المعتمد
و لكننا اعتمدنا الإصطلاحي لأنه ما حصل هو انه كان يعتقد ان الشحنات الموجبة هي التي تتحرك من الموجب الى السالب و ذلك كان قبل اكتشاف الإلكترون فبدلا من تغيير الإعتقاد السائد و تعديل الكتب و الأوراق البحثية فتم إعتماد الإتجاه من الموجب إلى السالب علما أنه خاطئ و ليس هو ما يحصل عمليا
السؤال الإضافي : ما يحدث هو أن كل الأجسام في العالم مشحونة و لكن عندما تكون انت مشحون و جميع العالم مشحون بنفس الشحنة فلن ترى تأثير و لكن عندما تلمس جسم ذا شحنة كبيرة فينشأ هناك فرق جهد بين شحنتك الصغيرة و الشحنة الكبيرة الموجودة على الجسم الذي لمسته لذلك ترى تلك الصعقة الصغيرة و تشعر بها
3. بما أن الجهد لا يمر عبر الأشياء مثل التيار فلا نقول الجهد عبر المقاومة بل الجهد على طرفيها او الجهد الظاهر على المقاومة
4. حماية الأجهزة من خلال تحويل الطاقة الكهربائية إلى شكل أخر من أشكال الطاقة
5. تتكون المقاومة الكربونية من مزيج من مواد موصلة و عازله حول سلك رفيع فما يحصل هو أن الإلكترونات تتصادم مع المواد العازلة فتتحول الطاقة الحركية في الإلكترونات التي تعتبر طاقة كهربائية إلى طاقة حرارية
6. مقاومة دورانية, مقاومة إنزلاقية, مقاومة ضوئية LDR, مقاومة حرارية
7. كلهما مقاومة حرارية و لكن
NTC عندما تزداد الحرارة تقل المقاومة
PTC عندما تزداد الحرارة تزداد المقاومة
8. الرمز المربع هو رمز المقاومة في النظام البريطاني أما الخط المتعرج فهو رمز المقاومة في النظام الأمريكي و هو المعتمد في معظم العالم
9. المقاومة الضوئية LRD و عندما تزداد الإضاءة تقل المقاومة
السؤال الإضافي :
فلدينا ذهبي أحمر أسود بني
البني = 1
الأسود = 0
الأحمر = ضرب 100
أي 10 * 100 = 1000 أوم و نسبة الخطأ 5%
10. مقاومة التغير في الجهد
11. تنعيم الموجة الناتجة, لتصبح في الشكل التالي
12. يحتاج لفترة قصيرة
13. قيمته 470 ميكرو فاراد, و قصى جهجد يتحمله هو 16 فولت و بالطبع لن نقوم بتوصيل 16 فولت بل قيمة أقل منها بقليل
السؤال الإضافي : سيفرغ المكثف الشحنة الموجودة فيه و سيعمل كبطارية مؤقتة ليكمل المصباح الإضاءة
14. جعل التيار يمر في اتجاه واحد فقط
15. الجرمانيوم 0.3 فولت | السيلكون 0.7 فولت و هو المعتمد و في أغلب إن لم يكن كل الدايودات من ذلك النوع
16. راجع هذا المقال فقد تحدث عن هذه النقطة : مقال الدايود
تحديث : هذه الاسئلة سهلة جدًا و لكنها مقيس لطيف عن خبرتك في أساسيات القطع و إن لم تفهم سؤال معين فكل مواضيع هذا الإمتحان و أكثر يوجد مقالات لها في المنتدى
أتمنى أن تكون الفكرة مفيدة وأن أرى إجاباتكم و إن شاء الله سيكون لنا امتحانات و شروحات أخرى كتابية على المنتدى وفيديوهات.
