كيفية صنع طابعة ثلاثية الابعاد في المنزل ؟!
السلام عليكم ,
أول اشي هذا المنشور كتبته بس لما جيت اشرح خطوات التركيب لقيتها صعبة ف استعنت بـ Chat GPT في موضوع الخطوات والتركيب فقط لاغير , لأني ما جربت اصنع الطابعة من قبل و ما راح اتعمق فيه الا لما تتوفر امكانية صناعة هذه الطابعة لانه وقتها راح اكون تعمقت وفهمت قطعها بشكل اكبر
ملاحظة : جميع المكونات ليست محددة و بإمكانك استخدام طرق اخرى لصنع الطابعة ثلاثية الابعاد , والاسعار ليست محددة ولكن هذه اعلى الاسعار الممكنة وانت ممكن تجيبها و تصنعها بأرخص من هيك مع عدد قطع أقل .
أول وقبل ما تصنع الطابعة لا زم تختار نوعها و هذا الاشي بيعتمد على ميزانيتك واحتياجك الها وعنا نوعين اساسيين ولكن نوعين من حيث طريقة التعامل واستخدم الطابعة للطباعة ,
الانواع
1. الطابعات ثلاثية الأبعاد التي تعمل مع أو عن طريق الحاسوب (Connected to a Computer) :
في هذا النوع، الطابعة تكون متصلة بحاسوب وتحتاج إلى برنامج تحكم لإدارة عملية الطباعة. يتم استخدام برنامج مثل Cura أو Pronterface لتحويل النموذج ثلاثي الأبعاد إلى أوامر G-code المستخدمه في CNC Machines، والتي تُرسل مباشرة إلى الطابعة عبر اتصال USB.المزايا:
- تحكم مباشر في الطابعة: يمكنك مراقبة الطابعة عن بعد وإجراء التعديلات أثناء الطباعة مثل تغيير الإعدادات أو إيقاف الطباعة مؤقتًا في أي وقت في أثناء الطباعة.
- سهولة الاستخدام: يسمح باستخدام برامج مع واجهات رسومية تعرض المعاينة وتفاصيل الطباعة في الحاسوب المتحكم.
- إمكانيات التعديل الفورية أثناء الطباعة: يمكنك تغيير إعدادات الطباعة بسهولة من البرنامج في أي وقت أثناء العملية.
العيوب:
- الحاجة الدائمة إلى الحاسوب: يجب أن يكون الحاسوب متصلاً بالطابعة طوال عملية الطباعة، والتي قد تستغرق عدة ساعات.
- استهلاك موارد الحاسوب: إذا كانت عملية الطباعة طويلة، قد تؤثر على أداء الحاسوب أو تحد من استخدامه لأغراض أخرى.
2. الطابعات ثلاثية الأبعاد التي تعمل بشكل مستقل (Standalone 3D Printers) :
في هذا النوع، الطابعة لا تحتاج إلى الاتصال المستمر بحاسوب. يمكنك تحميل ملفات الطباعة (G-code) إلى الطابعة باستخدام بطاقة SD أو ذاكرة USB، ثم تشغيل الطباعة مباشرة من خلال شاشة عرض مدمجة مع الطابعة.المزايا:
- الاستقلالية أو انك ما بتحتاج غير انك تستخدمها مباشرة: الطابعة تعمل بدون الحاجة إلى أن تكون متصلة بالحاسوب، مما يتيح لك استخدام الحاسوب لأغراض أخرى.
- الموثوقية والدقة : بما أن الطابعة مستقلة عن الحاسوب، لن تتأثر الطباعة بأي مشاكل تحدث في الحاسوب مثل انقطاع الكهرباء أو إغلاق النظام.
- سهولة الاستخدام المتنقلة: يمكنك تحميل ملف الطباعة على بطاقة SD، وإدخالها في الطابعة، وبدء الطباعة من أي مكان دون الحاجة إلى الحاسوب.
العيوب:
- إعدادات أقل مرونة: قد تكون الإعدادات والتعديلات المتاحة محدودة مقارنة باستخدام الحاسوب، وقد تكون الشاشة المدمجة أقل تفاعلية.
- صعوبة المراقبة: المراقبة والتحكم في الطابعة تكون أقل فعالية مقارنة بالتوصيل مع الحاسوب، حيث تكون بعض الإعدادات أو التعديلات صعبة التغيير أثناء الطباعة.
مقارنة سريعة مختصرة:
| النوع | المزايا | العيوب |
|---|---|---|
| مع الحاسوب | تحكم مباشر وإعدادات مرنة | يعتمد على الحاسوب وقد يستهلك موارده |
| بدون حاسوب (مستقلة) | تعمل بدون الحاجة لحاسوب، أكثر موثوقية | إعدادات وتعديلات أقل مرونة وصعوبة في المراقبة |

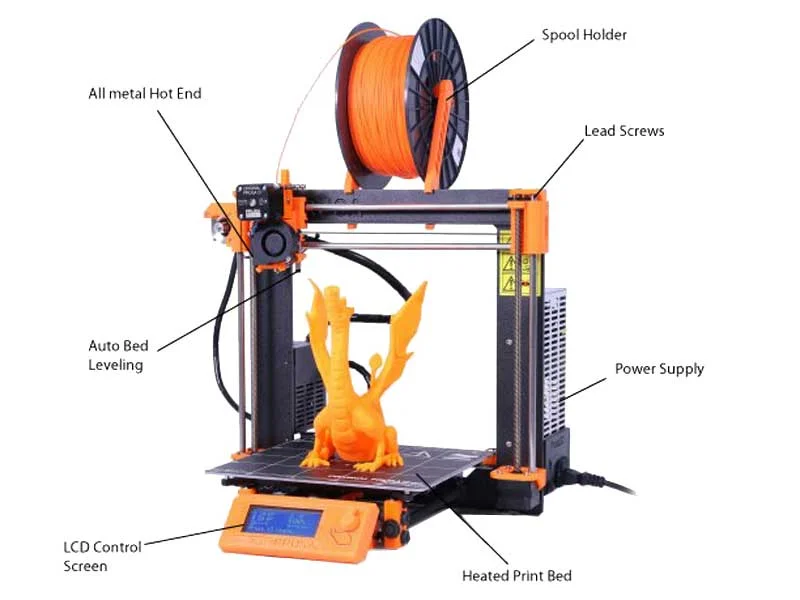

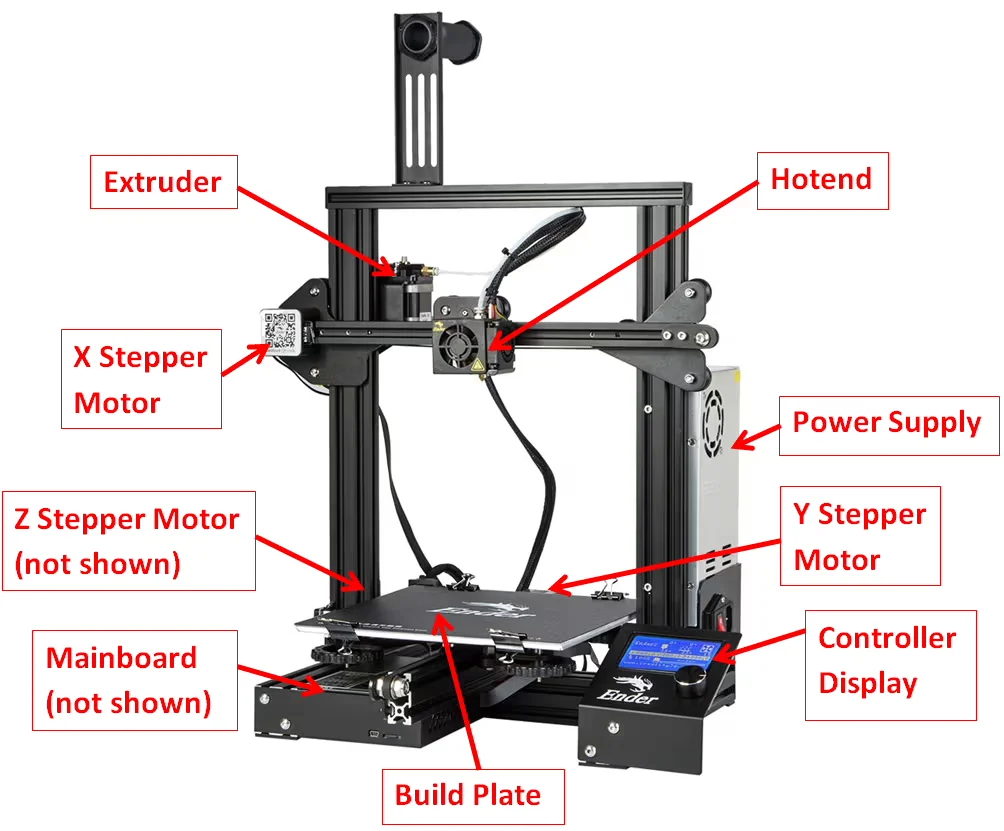

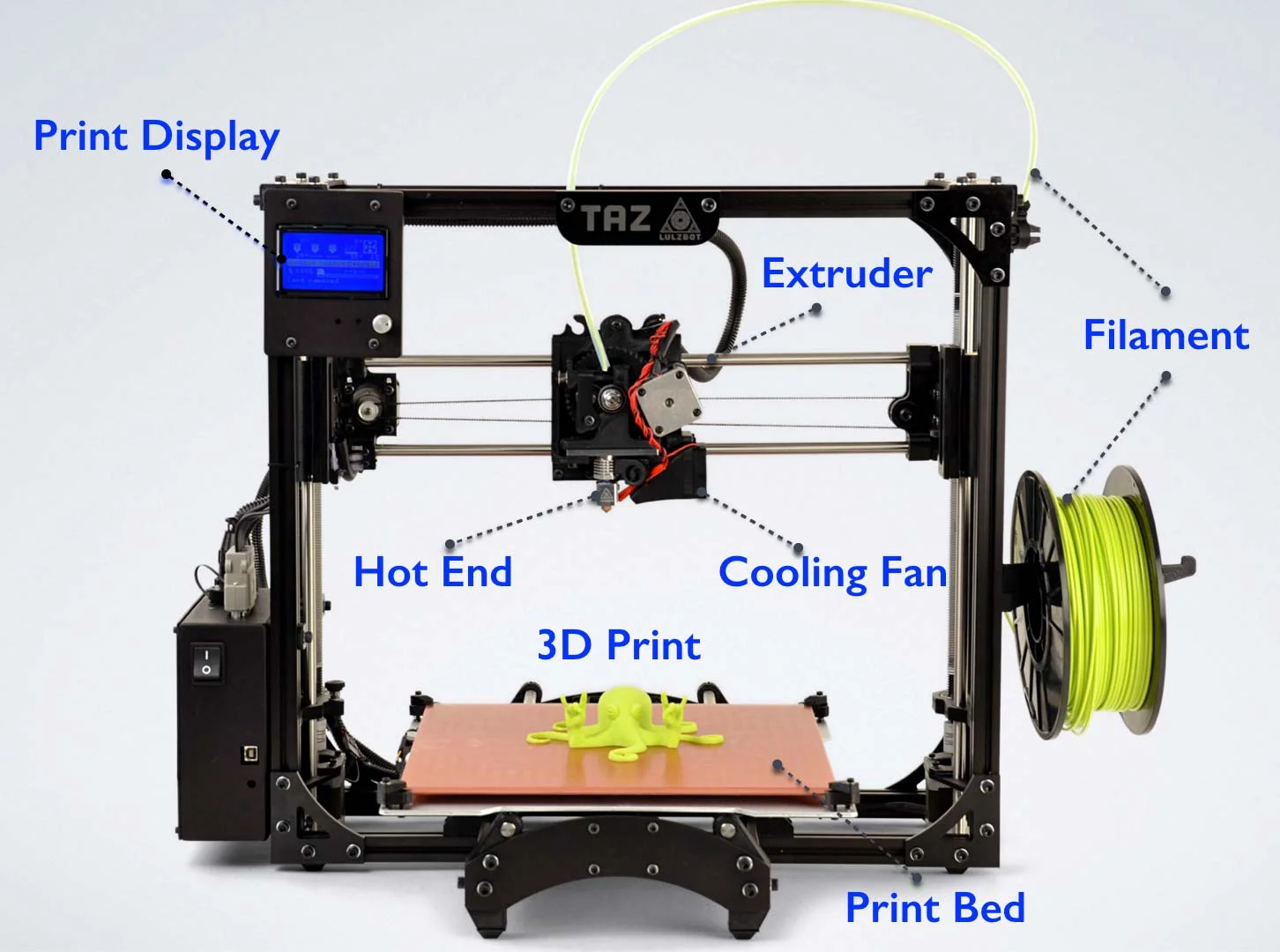

المكونات الأساسية
هذا الشرح والمكونات فقط لصناعة الطابعات التي تعمل عن طريق الحاسوب أو النع الأول اللذي ذكرناه
هذا الشرح والمكونات فقط لصناعة الطابعات التي تعمل عن طريق الحاسوب أو النع الأول اللذي ذكرناه
| القطعة | الكمية | الوظيفة | السعر | أولوية أو ضرورية (نعم أو لا) |
|---|---|---|---|---|
| Stepper Motors | 4 | تحكم في حركة المحاور (X، Y، Z) والباثق (extruder) | $20-50/قطعة | نعم |
| Hotend | 1 | صهر خيوط الطباعة وبثقها على سطح الطباعة | $20-40 | نعم |
| GT Belt & Idler Pulley | 2 | تحكم في حركة المحورين X وY | $10-15 | نعم |
| Linear Bearings & Smooth Rods | 6 | تحريك الرأس والطاولة بسلاسة على المحاور | $10-30 | نعم |
| مروحة 12 فولت | 1-2 | تبريد الطبقات المضافة والرأس الساخن | $5-10 | لا (حسب المادة) |
| Motor Driver | 4-5 | تحكم في محركات الخطوة (مثل A4988 أو DRV8825) | $2-5/قطعة | نعم |
| Endstops | 3 | الكشف عن نهاية حركة الرأس | $1-2/قطعة | لا (للمعايرة اليدوية) |
| T-nuts & Threaded Rods | 4-6 | تشكيل الإطار الهيكلي وتحريك المحور Z | $10-15 | لا (حسب تصميم الهيكل) |
| Heatbed | 1 | تسخين سطح الطباعة لتحسين التصاق الطبقات | $10-20 | لا (لخيوط PLA) |
| Power Supply | 1 | تغذية الطابعة بالطاقة | $20-30 | نعم |
| Thermistor | 2 | قياس درجة حرارة الرأس الساخن والسطح الساخن | $1-5/قطعة | نعم |
| Extruder | 1 | تغذية الخيط إلى الرأس الساخن | $15-30 | نعم |
| شاشة عرض | 1 | التفاعل مع الطابعة بدون استخدام الحاسوب | $10-20 | لا (عند استخدام الحاسوب) |
| Arduino Mega | 1 | العقول الإلكترونية للطابعة | $10-20 | نعم |
| RAMPS 1.4 | 1 | لوحة التحكم التي تتحكم في المحركات، السخانات، والحساسات | $10-20 | نعم |
ملاحظات :
- أنت تحتاج هيكل لتركيب القطع عليه و يجب ان يكون هيكل ثابت و قوي
- المروحة، والشاشة، وHeatbed تعد قطعًا اختيارية بناءً على نوع الخيط المستخدم وطريقة التحكم بالطابعة.
- Endstops ليست ضرورية إذا قمت بضبط المحاور يدويًا.
- T-nuts وThreaded Rods قد تكون غير ضرورية إذا كنت تستخدم إطارًا مختلفًا.
الخطوات
1. بناء الإطار :
- استخدم T-nuts والعصي المسننة لتشكيل الإطار الخاص بالطابعة.
- ثبّت العصي الملساء على الإطار لتعمل كمسارات حركية للأجزاء المتحركة.
- ضع الكرات المحورية (linear bearings) على العصي لتحريك الطاولة والرأس بسلاسة.
2. تركيب محركات الخطوة :
- ستحتاج إلى محركات الخطوة للتحكم في حركة المحاور (X، Y، Z).
- قم بتوصيل حزام GT و بكرة Idler للتحكم في حركة الطاولة والرأس.
- اربط العصي المسننة بمحرك الخطوة في المحور Z باستخدام الوصلة لتحريك المحور Z عموديًا.
3. تركيب الرأس الساخن والباثق :
- قم بتركيب الرأس الساخن على الناقلة في المحور X.
- اربط الباثق لتغذية الخيط إلى الرأس الساخن.
- ضع الثرمستور في الرأس لقياس درجة الحرارة.
4. تركيب السطح الساخن :
- ثبّت السطح الساخن على الطاولة باستخدام الصواميل لضبط مستواه.
- اربط الثرمستور بالسطح الساخن للتحكم في درجة حرارته.
5. إعداد الدوائر الإلكترونية :
- ثبّت Arduino Mega ولوحة RAMPS 1.4 على الطابعة.
- وصل محركات الخطوة، الحساسات، الرأس الساخن، السطح الساخن، والمراوح إلى لوحة RAMPS.
- أدخل مشغلات المحرك (مثل A4988) في لوحة RAMPS للتحكم في المحركات.
- وصل مزود الطاقة (12 فولت) لتزويد المحركات والسخانات بالطاقة.
6. تحميل البرنامج الثابت (Firmware) :
- قم بتثبيت برنامج Marlin على Arduino Mega. برنامج Marlin هو الأشهر للتحكم في الطابعات ثلاثية الأبعاد.
- قم بتكوين البرنامج الثابت ليتناسب مع العتاد المستخدم (عدد المحركات، السطح الساخن، الحساسات).
7. المعايرة :
- شغل الطابعة وتأكد من أن الحساسات، المحركات، والسخانات تعمل بشكل صحيح.
- استخدم الشاشة أو برنامج Pronterface لتحريك الرأس والطاولة يدويًا للتحقق من صحة التحركات.
- قم بتسوية السطح الساخن باستخدام الصواميل يدويًا وتعديل المحور Z.
8. أول طباعة :
- بعد المعايرة، قم بتحميل الخيط إلى الباثق وابدأ بطباعة اختبارية (مثل مكعب المعايرة).
- قم بضبط الإعدادات بناءً على جودة الطباعة.
وهذه أفضل فيديوهات وجدتها عن صناعة الطابعة ثلاثية الأبعاد بنفسك :
- https://www.youtube.com/watch?v=XYMj6DIum-Q
- (هذا الفيديو مبتكر بحيث انه استخدم واستغل DVD Writer اللي فيه Threaded Rode جاهز وارخص)
- (وهذا نفس رقم 2)
وأخر شيئ السلام عليكم ورحمة الله وبركاته
