[ مُجاب ] برنامج لتصميم الدوائر الإلكترونية وبرمجة الميكروكنترولر
الحل
هي ربط المستشعرات واستخدام تقنية LoRa في المشروع مع شاشة LCD وعدد من الأزرار بالإضافة إلى إضاءة RGB LED.
بالنسبة لنوع المتحكم، لم أقرر بعد. إذا كنت تعرف أي شرح أو كتاب أو مقال يمكن أن يساعدني في اتخاذ هذا القرار، سأكون ممتنًا. أريد استخدام ميكروكنترولر ولا أرغب في استخدام Arduino أو ما يشابهه
تأييد
0
يمكنك إستخدام ESP32
يدعم الإتصالات اللاسلكية و برمجتها شبيهة بالأردوينو بالإضافة لسعرها المنخفض نسبيا
أما بخصوص برنامج المحاكاة : https://wokwi.com/
و إن احتجت لأي سبب من الأسباب لبرنامج متقدم للدوائر الإلكترونية (لا أظن ستحتاجه في مشروعك) : https://getintopc.com/softwares/electrical-engineering/proteus-professional-2024-free-download/
و يمكنك التواصل معي وقتما تريد إن احتجت لأي مساعدة
تأييد
0
الحل
يعني بدك تصنع متحكم خاص فيك ؟
مبدأيا عندك خيارين
بنصحك تقرأ مقالي لمقدمة الأردوينو
بسم الله الرحمن الرحيم
السلام عليكم جميعا
عساكم بخير
الأردوينو ببساطة هو حاسوب صغير يمكن برمجته للإتصال و التحكم في القطع الإلكترونية
هناك مشاريع مثل
السلام عليكم جميعا
عساكم بخير
موضوعنا اليوم عن مقدمة لأهم جهاز في تخصص الميكاترونكس الأردوينو
الأردوينو ببساطة هو حاسوب صغير يمكن برمجته للإتصال و التحكم في القطع الإلكترونية
هناك مشاريع مثل
- مسرح مضاء بمصابيح تعمل على ترتيب معين مثلا الصف الأول و بعد 5 ثواني الثاني و بعد 5 ثواني الثالث و هكذا
- جهاز يقيس رطوبة النبتة و يصدر صوت عندما تحتاج النبتة للماء
- جهاز رادار
- سيارة تسير وحدها و في حالة وجود عائق أمامها تقوم بتغيير اتجاه حركتها
لتعرف أن الأردوينو هو بكل اختصار عبارة عن بوردة عادية عليها دوائر حماية و لكن المتحكم و قلبها الأساسي هو ATMega328 و ال ESP32 على نفس المبدأ
فالخيار الأول إما ان تقوم بشراء معالج ال ESP وحده و تقوم بعمل دوائر الحماية يدويا ما سأخذ مساحة أكبر و يحتاج فكرة أكبرو انت هنا تعيد اختراع العجلة
أو و الخيار الثاني أن تقوم بعمل ESP كاملة من الصفر و وقتها ستحتاج لعمل معالج من خلال الترانزستورات و حرفيا إن قمت بعمله فق وصلت لمرحلة الإحتراف في الإلكترونيات و أنظمة المعالجات الدقيقية
فأنا اقترح أن لا تعيد اختراع العجلة و تستخدم ESP32 نظرا لأنها الأكثر انتشارا في مجال التحكم عن بعد و ال IOT أو raspberry pi و لكنها تحتاج لخبرة أكبر بكثير لأنها حرفيا حاسوب و عليها نظام تشغيل منفصل و سعرها حوالي 15 ضعف سعر ال ESP
و أكرر أنه لا يوجد أي مناع لدي في أن اساعدك في مشروعك و سأستفيد من خلال مساعدة غيري بعلمي الذي رزقني الله اياه
التعديل الأخير:
تأييد
0
أخطأت في التعبير. أنا لا أريد استخدام لوحة جاهزة مثل Arduino.
ما أريده هو أن أشتري ميكروكنترولر وأصمم لوحة خاصة بي، مع إضافة الحماية والعناصر الإلكترونية اللازمة. بالنسبة لـ Arduino، استخدمته في أفكار بسيطة من قبل.
وبصراحة، الهدف هو التعلم وفي نفس الوقت الوصول إلى المشروع الذي أطمح لتحقيقه.
تأييد
0
إذا كان هدفك هو التعلم فأنصحك بكتاب https://sh3ll.cloud/xf2/resources/80/
و لكن عند قيامك بعمل دوائر الحماية فأنت تركز على تعلم الإلكترونيات و ليس الأردوينو

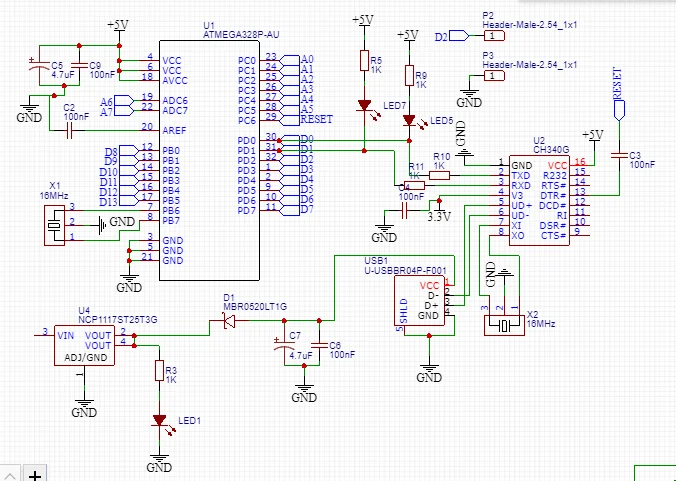

فهذا مثال لأصغر نسخ الأردوينو ألا و هو ال Nano
فالأردوينو يعتبر open source فكما تريد و لكن إن أردت رأيي الشخصي
إن كنت مهتم بتعلم الإلكترونيات فبدأ بدبلومة المهندس وليد عيسى
أما إن كنت مهتم بتعلم البرمجة و عمل المشاريع فأنصحك بذلك الكتاب و أن تتعلم على الأردوينو ثم أن تبدأ بال ESP
و يمكنك الإطلاع على هذا المقال أيضا : https://sh3ll.cloud/xf2/threads/3480/
لتعلم أنه يمكنك عمل معظم المشاريع بطريقتين (إما إلكترونيات بحتة أو إلكترونيات و متحكم أي بالبرمجة)
تأييد
0
