بداية نذهب إلى solidworks و نختار

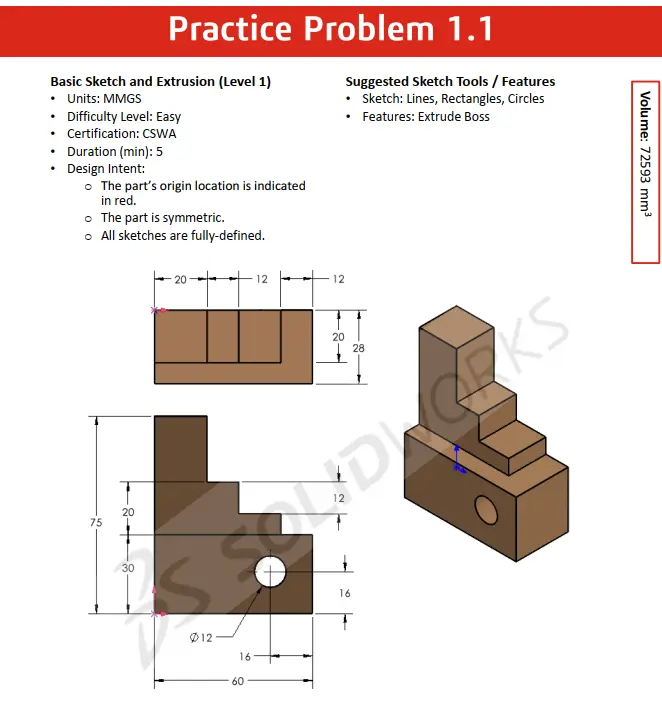

ثم نرى أن لدينا بالشكل منظورين (منظور من الجانب أو اليمين و منظور من الأعلى)

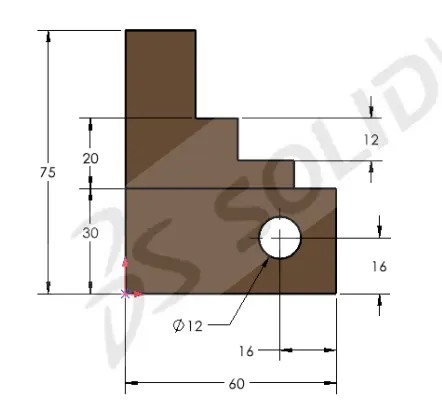

منظور اليمين يرينا الشكل و القياسات المبدئية ك 2d أما المنظور العلوي يرينا حجم المجسم و قياسات تمديده لل 3d
فنختار

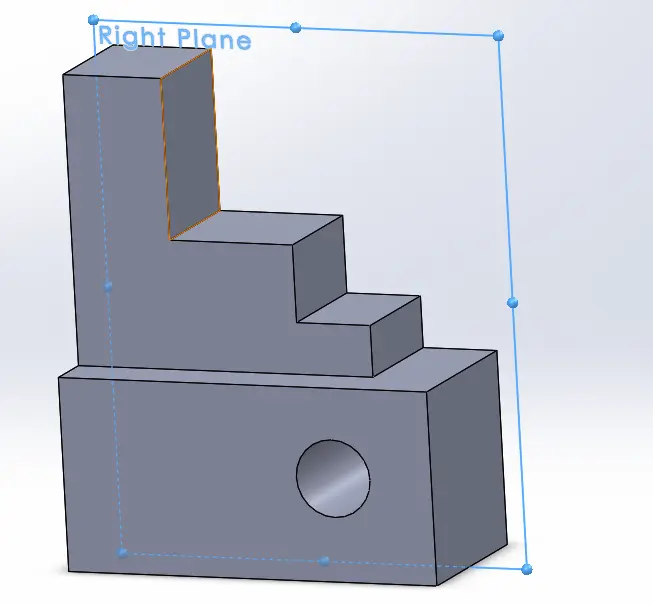

و لماذا ال Right Plan تحديدا, بالوقع في هذا المثال البسيط يمكننا عمله بأي مستوى و لكن في المستقبل و لكي لا تتعقد الرسمة و تكون مثلا هي بالمستوى الجانبي او اليمين و انت تضعها من الأعلى و يصبح هناك اختلاط بالمعلومات فالأفضل هو أن ترسم كل جزء على سطحه المناسب
فالأن نحاول رسم هذا الشكل
من خلال 4 مستطيلات مع وضع القياسات بإستخدام

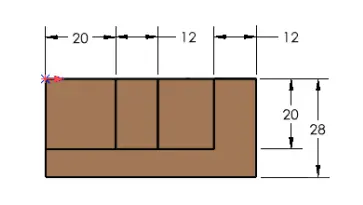

و لكننا لا نعلم مقدار المسافة بين المستطيلات و المستطيل الأول فنذهب للرسمة الأخرى بالملف و التي هي يبدوا أنها من المنظور العلوي
فنرى أن عرض (مقدار التوسعة أو ال 3d) الخاص بالمستطيل الأول يساوي 28 و باقي المستطيلات 20
و لكن ما يهمنا الأن هو المسافة بين المستطيلات فالنجمة الصغيرة على اليسار بالأعلى هي الطرف الخلفي للمجسم
فيمكنك أن تستنتج أن المسافة بين المستطيل الأول و الثاني هي 12 و بين الثالث و الثاني أيضا 12 و بين الثالث و الرابع 20

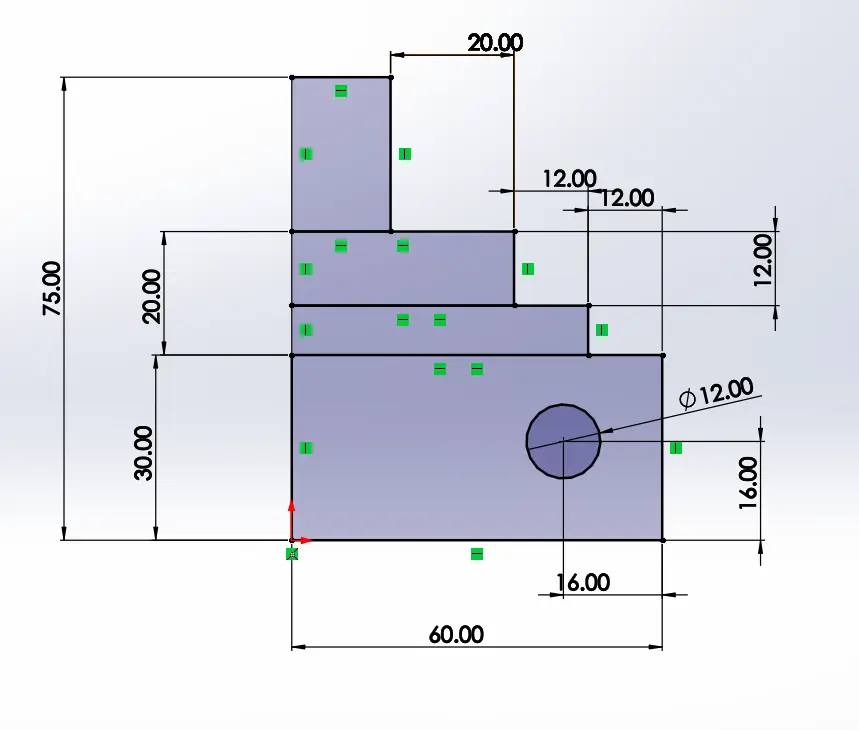

فما سنحصل عليه كرسم كامل لل 2d هو هذا
و بعد الخروج من ال sketch ثم الذهاب لخيار features
نقوم بعمل توسيع للمستطيل الأول بمقدار 28 ثم نضغط
و بعدها نعيد الضغط على ال sketch و نختار مرة أخرى
و هذه هي النتيجة
