السلام عليكم جميعا
موضوعنا اليوم لشرح أحد إستخدامات قطعة النهضة في عصرنا الحديث (الترانزستور)
فكلنا نعلم أن للترانزستور وضعين رئيسيين و هما ال cut-off (الذي يستخدم بها كمفتاح) و ال saturation (الذي يستخدم كمقاومة متغيرة), و لكن هذا ليس ما سنتحدث عنه
بل الترانزستور عندما نستخدمه لديه عدد من الإستخدامات و سنتحدث عن أحدها
و لكن قبل أن نشرح عنه سنتحدث عن ما الفائدة من وجود ال follower و ما هو
ال follower : هو عبارة عن سيركت تستخدم للفصل بين الدوائر الكهربائية خصوصا للدوائر ذات مقاومة الدخل العالية و الخرج المنخفضة و الهدف منه أن لا نجعل الدوائر تؤثر على بعضها
فللتوضيح يستخدم بشكل أساسي في المرشحات (filters) و مقسمات الجهد (voltage divider) لأنها تتأثر عند تركيب ال Load معها

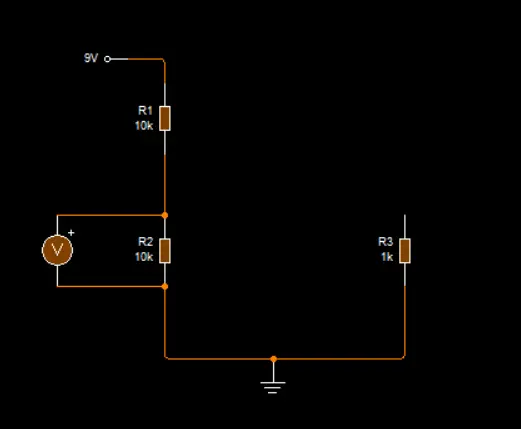

و سنطبق مثالنا على الدائرة التالية ببرنامج circuit wizard بحالتين الأولى قبل توصيل المقاومة R3 و الثانية بعدها و حساب الجهد على R2

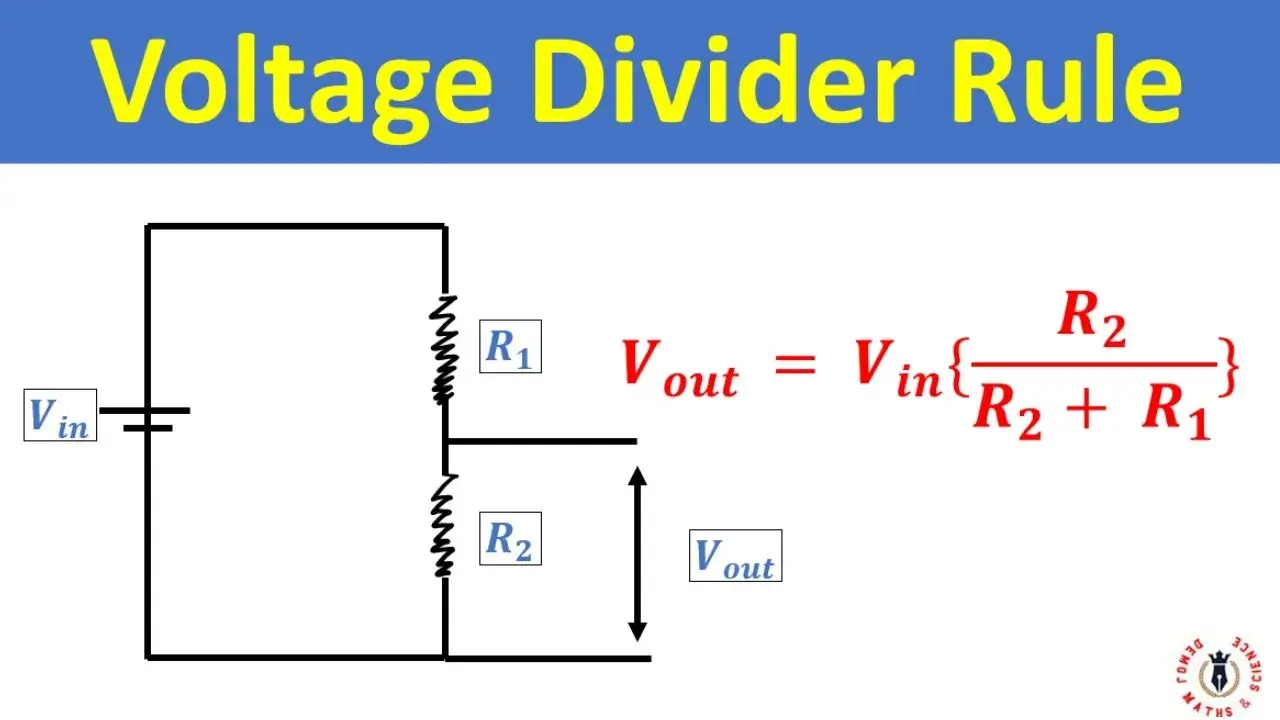

و لمن لا يعلم ما هي دائرة ال voltage divider فهي بكل اختصار دائرة هدفها أن تقوم بتقسيم الجهد بناء على قيم المقاومات التي أضعها و ستشرح القانون الخاص بها بعد قليل

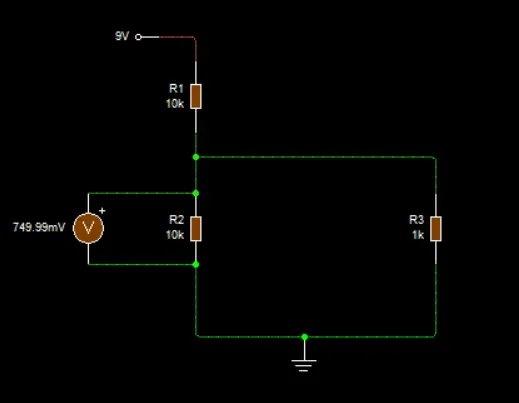

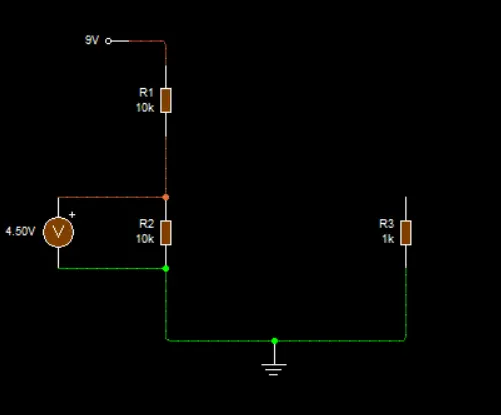

| قبل التوصيل | بعد التوصيل |
هل رأيت ال voltage drop (الهبوط في الجهد) من 4.5v إلى 750mv تقريبا
و لكن ما السبب
قلنا بأن مقسم الجهد يعتمد على قيم المقاومات ففي الحالة الأولى كان لدينا مقاومتين كل منهما 10K اوم
أما في الحالة الثانية أصبح المقاومة R3 على التوازي مع المقاومة R2 و عند حساب القيمة الخاصة بها أو Req = ستكون 909 أوم تقريبا
و عند تعويض قيمة R2 الجديدة في القانون سيكون الناتج 750mv
فما الذي حصل هنا عند إضافة ال load (الحمل) ؟
قلنا قبل قليل, حصل هبوط بالجهد (voltage drop)
فعند التفكير بالأمر أين الفائدة من مقسم الجهد إذا عندما اقوم بتوصيله بحمل أو أي جهاز كهربائية يحصل لي مشكلة بالجهد و المرشحات على نفس الحالة لذلك احتجنا لسيركت ال follower
الأن يوجد أكثر من شكل ال follower و يمكن عمله بأكثر من طريقه منها بإستخدام الترانزستور و هي التي سنتحدث عنها الأن و منها بإستخدام ال op-amp

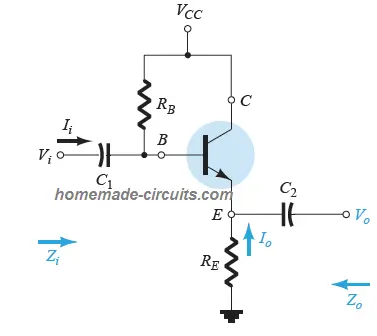

و لكي لا أطيل عليكم فلنستعرض السيركت
يفضل أن تكون قيم المقاومات 1k و المكثفات 1u

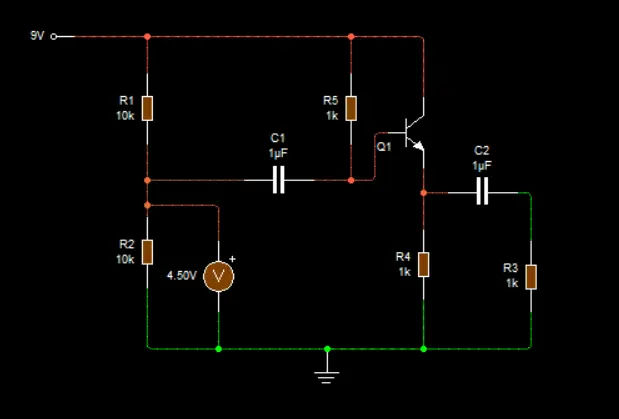

فالدائرة هذه يجب أن تكون بالمنتصف بين ال (voltage divider أو ال filter) و ال (Load أو الجهاز الكهربائي) و عند تطبيقها على السيركت التي طرحناها
فحرفيا هذه نفس السيركت على اليسار ال voltage divider و الفولت ميتر و على اليمين ال Load و بالمنتصف ال follower transistor
ملاحظة : سأضع ملف مخطط هذه السيركت في المرفقات إن احتجتها و لكن أنا أنصحك بأن تطبقها بنفسك لكي تتعلم استخدام برامج المحاكاة و عمل الدوائر عليها
و إلى هنا أترككم مع شرح عملي بسيط للسيركت (أتمنى أن لا أرى تعليقات عن التنظيم على الطاولة
)ملاحظة : لقد قمت برفع الفيديوهات على قناة خاصة بي على التيلجرام
| السيركت الأولى (قبل إضافة ال follower) | السيركت الثانية (بعد إضافة ال follower) |
و كما قلت بأنه يمكنك إستخدام ال op-amp و هي تعتبر أسهل و أدق و لكنها مكلفة أكثر بقليل
فبشكل عام لا يوجد فرق كبير جدا بينهما لذلك قد ترى في سيركت تم استخدام الترانزستور و في سيركت أخرى ال op amp
و سيكون لنا شروحات أخرى عن الموضوع إن شاء الله
أتمنى أن أرى ردودك على هذا النوع من الشروحات و إن كان لديكم أي نصائح مهما كانت بسيط
و في الختام إن أصبت فهو من الله و إن أخطات فهو من نفسي و الشيطان
و السلام عليكم و رحمة الله و بركاته
