مرحبًا، كيف حالك عزيزي القارئ؟ ​

أتمنى أن تكون بأفضل حال سوف نوضّح في هذه الدرس كيفية اختيار كروت الشاشة وتركيبها على الـ motherboard

أولًا لدي expansion slot هي التي يركب عليها ال indirect device الي موجودة على ال motherboard

​

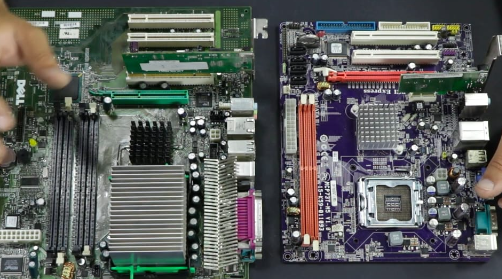

هنا كما نرى هذه الـ motherboard يوجد عليها قسمين:

• الـ slots العادية والتي تكون باللون الأبيض
• ولكرت الشاشة بالذات هو ال slot صاحب اللون الأخضر

وهنا كما نعلم أن كرت الشاشة له slot خاص فيه، لأنه وكما تكلمنا في دروس سابقة أن الـ north bridge يوصل بين كرت الشاشة وبين ال cpu وما بين ال ram slots

​

والـ pc slots التي باللون الأبيض جميعها مع جميع الملحقات الأخرى توصل على الـ south bridge

وبدوره يتصل مع ال north bridge *وهذه المعلومات تحدثنا عنها في بداية الدورة عن ال cpu ليس هنالك مشكلة للتذكرة فقط

هنا ربما تسأل نفسك عزيزي القارئ بما أنني استطيع تركيب كرت الشاشة على أي slot متاح لماذا تم عمل slot منفرد لكرت الشاشة؟

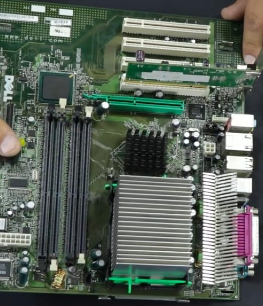

لأنه وبكل بساطة عزيزي القارئ إن لكرت الشاشة معاملة خاصة على عكس باقي الملحقات المتصلة مع الجهاز، هنا نرى بالصورة الكرت القديم لكروت الشاشة كنا نسمية AGP

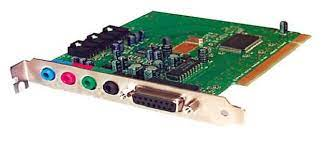

والكروت البيضاء تسمى pc slots, دعنا نرى كرت شاشة من فئة ال pc slots

كما نرى يركب بكل سهولة فيمكنني تركيبه على أي pc slots متاحة، وسوف يصبح جزء من motherboard ويعمل بشكل طبيعي.
هنا لنرى ما الذي جرى:

من فترة يا عزيزي ليست بطويلة جرى هنالك تعديل على مداخل الكروت ال PCI أيضًا الAGP نذكر بعض منها

• أولًا AGP ---> أصبح اسمه pci express x 16
• وأيضًا أصبح لدي ال pci express x 1

• هنا كما نرى الـ motherboard يمكنني تركيب 2 network عليها

كَرْتين راكبات على motherboard وزي ما حكينا pci slot ما بفرق على أي واحد رح أركبه

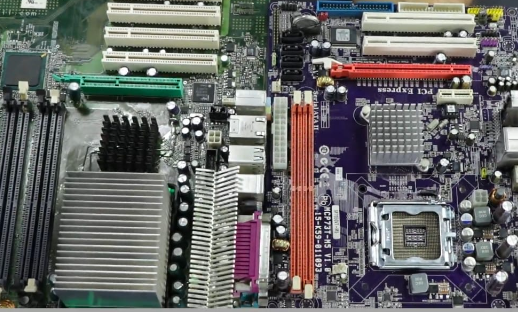

هنا لنرى هنالك فرق بين AGP القديم وال pci express x 16

​

لهذا يجب عليك الإنتباه عند شرائك لكروت الشاشة والتاكد من ال motherboard أي كروت شاشة يمكنها استقبالها وأي منهم متاح للاستخدام عزيزي القارئ

والآن لننتقل إلى الجزء الثاني في درسنا والمتعلق بكروت الشاشة بالنسبة للـ slot التابعة لها والـ port الي راكبة عليها

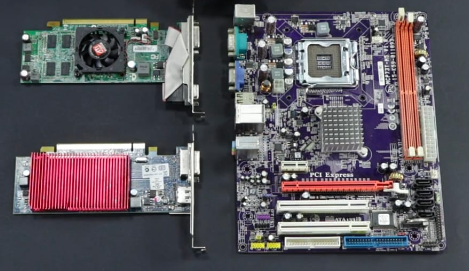

طبعًا كما تحدثنا أن كروت الشاشة نوعين pci express x 16 - AGP , الكروت التي لدي هي pci express x 16 لأن ال AGP أصبح قديم ولا تجده كثيرًا في الوقت الحالي

​

كما نعلم فإن كروت الشاشة مثل أي ملحق في الجهاز يتم تركيبة في مكانه ولا يركب بالإتجاهين وللنظر بالصورة، نرى أنه مثل الـ ram هنالك بلاستيكية بيضاء لتقوم بتثبيت الكرت يجب أن تقوم بفتحها عند التركيب وإغلاقها عند الإنتهاء لكي لا يتحرك الكرت

لننتقل إلى ال port الموجودة على كروت الشاشة كما نرى في الصورة، لدي كرتين شاشة

HDMI (High-Definition Multimedia Interface)

​

هي واحدة من أكثر أنواع المنافذ شيوعًا واستخدامًا حاليًا, تُستخدم لربط الكمبيوتر بشاشة أو جهاز تلفزيون أو جهاز عرض آخر، تدعم HDMI نقل الصوت والفيديو بجودة عالية.

DisplayPort

​

هذا المنفذ يتميز بقدرته على نقل الصوت والفيديو بجودة عالية، وعادةً ما يكون لديه دعم للقرارات العالية مثل 4K وحتى 8K.
كما أنه يُستخدم في العديد من الشاشات والأجهزة الإلكترونية الحديثة.

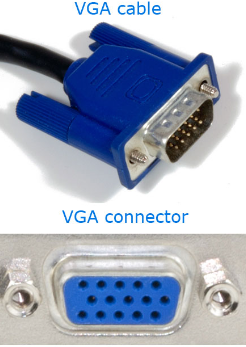

VGA (Video Graphics Array)

​

هذه التقنية قديمة نسبيًا مقارنة بـ HDMI و DisplayPort , ومع ذلك لا تزال تُستخدم بشكل واسع في الكمبيوترات القديمة أو في الحالات التي تتطلب توافقًا مع أجهزة قديمة.
يُمكن استخدامها لتوصيل الكمبيوتر بشاشات CRT أو بشاشات LCD القديمة التي لا تدعم HDMI أو DisplayPort.

DVI (Digital Visual Interface)

تُستخدم هذه المنافذ بشكل شائع في الكمبيوترات القديمة والشاشات التي تدعمها. تتيح DVI نقل الفيديو الرقمي بجودة عالية وتدعم مجموعة متنوعة من القرارات.

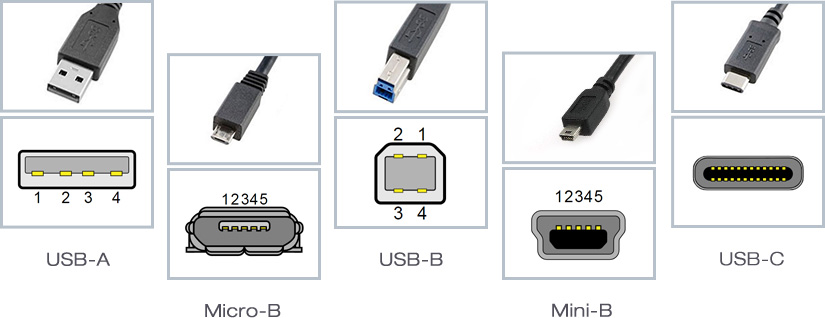

USB Type-C

​

يمكن أن يتضمن بعض الكروت الحديثة منفذ USB Type-C الذي يمكن استخدامه لتوصيل الشاشات أو الأجهزة الأخرى
التي تدعم هذا المعيار.
يتميز USB Type-C بسرعات نقل عالية وقدرة على نقل البيانات والطاقة في نفس الوقت.

Audio Output

​

بعض كروت الشاشة تحتوي على منفذ للإخراج الصوتي، وهذا يمكن أن يكون خاصًا بـ HDMI أو DisplayPort، أو منفصلًا عنهما.

منافذ أخرى:
- قد تحتوي بعض الكروت الرسومية على منافذ أخرى مثل منافذ الإدخال لتوصيل كاميرات الفيديو أو أجهزة الإدخال الأخرى، أو منافذ لتوصيل تبريد مائي أو ملحقات أخرى. هذه الخيارات الإضافية توفر مرونة أكبر في استخدام كرت الشاشة

وهكذا يا عزيزي نكون قد انتهينا من الدرس , إن واجهت أي مشكلة لا تتردد في البحث وإن عجزت في ذلك تواصل معي

لا تنسونا من صالح دعائكم
بالتوفيق للجميع ​
