أهلا و سهلا بكم في الجزء الثاني من سلسلة مهندس في المختبر, السلسلة التي تعني بتقديم نصائح و دروس عامة في مختبرك الهندسي
موضوعنا لليوم عن مصدر الطاقة
في العادة في بدايات تطبيقك للدوائر تقوم بإستخدم سلك شاحن (هاتف, رسيفر, ...) الذي يقوم بإعطائك جهد DC واحد لا يتغير في الغالب 12v

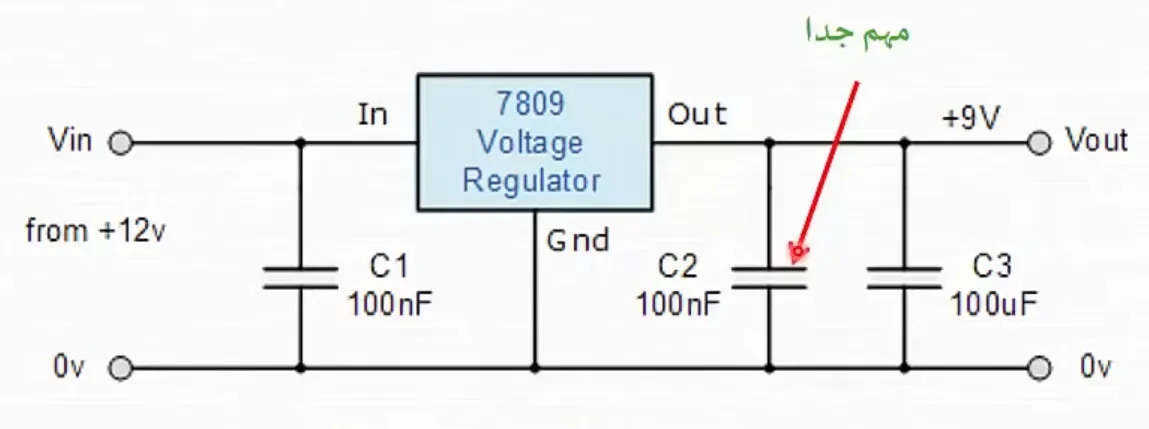

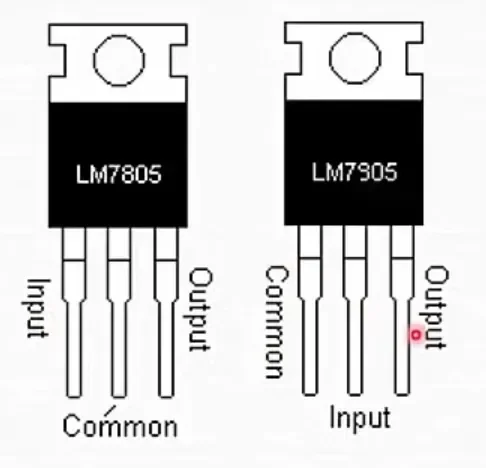

حسنا إن احتجت لجهد أقل من 12 بكل بساطة تقوم بتوصيل voltage regulator بالقيمة التي تريدها
و لكن التيار الخارج يكون قليل و يمكنك أيضا حل هذه المشكلة من خلال التراسزستور و الدايود و لكن هذا ليس محور كلمنا

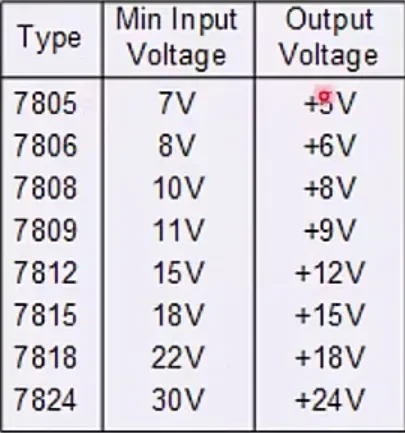

إن تأملت الجدول في الأعلى فسترى بأن القيم الخارجة مستحيل ان تكون 3.3 مثلا ؟
و بالطبع ليس من المنطق أنه لديك منظمات جهد لكل قيمة تحتاجها فما الحل الأفضل ؟
بكل بساطة باور سبلاي حاسوب, باور سبلاي الحاسوب لديه الكثر من الأسلاك بألوان مختلفة و كل لون يمثل جهد معين و إن قمت بدمج الأسلاك معا فسأحصل على تيار أكبر
ففكرتنا قائمة على قطع أسلاك الباور سبلاي و استخدام الأسلاك التي نريدها و توصيلها معها في plug لكي يمكننا استخدام أي جهد من الجهود التي يخرجها الباور سبلاي بتيار عالي نسبيا
بالحقيقية يوجد طريقتين لتنفيذ الفكرة, إما الأولى التي قلتها و هي أن يكون لديك أكثر من مصدر جهد ثابت و تختار بينهم كمثال
أو أن يكون لديك منفذ واحد و لكنه يخرج جهد متغير و هذه الطريقة ربما تكون أدق خصوصا إن أردت جهود دقيقة و لكنها بالحقيقة أكثر خطورة و أنت لست بحاجتها
فطريقة بسيطة تكفي
فما قمت به شخصيا هو استخدام قطعة من الكرتون كوحدة خارجية لأنني لم أتمكن من حفر ال plugs داخل الباور سبلاي نفسه
و توصيل الأسلاك المهمة عليها و هذا جدول يمثل الألون الأساسية و الجهد الخارج منه
| الأحمر | 5 فولت |
| الأصفر | 12 فولت |
| الأزرق | -12 فولت |
| البرتقالي | 3.3 فولت |
| الأسود | 0 فولت (الأرضي) |
| الأخضر | هو سلك التشغيل الذي يحتاج ل 0فولت ليعمل |

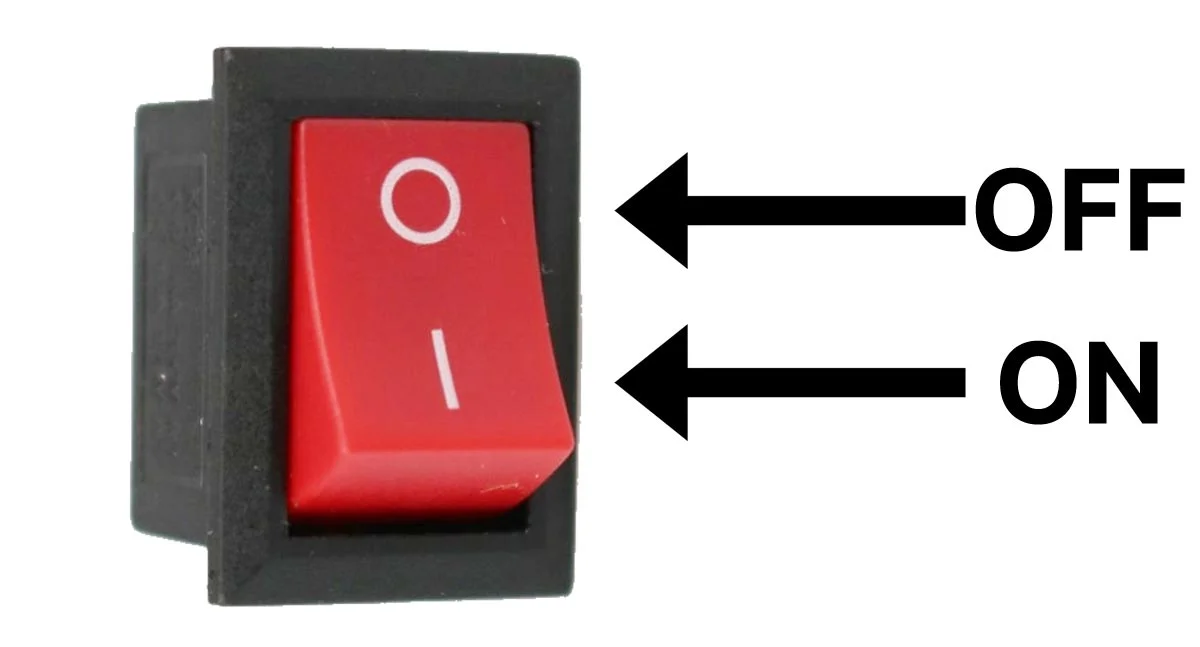

و توصيل السلك الأخضر بالسلك الأسود عبر مفتاح, فلكي يعمل الباور سبلاي كل ما عليك فعله هو توصيل السلك الأخضر ب Ground (سلك أسود) من خلال مفتاح
و الأن لدي عدد من الجهود التي أريد ان اختار بينها من خلال ال plugs المختلفة
بعض المصادر التي قد تفيدك :

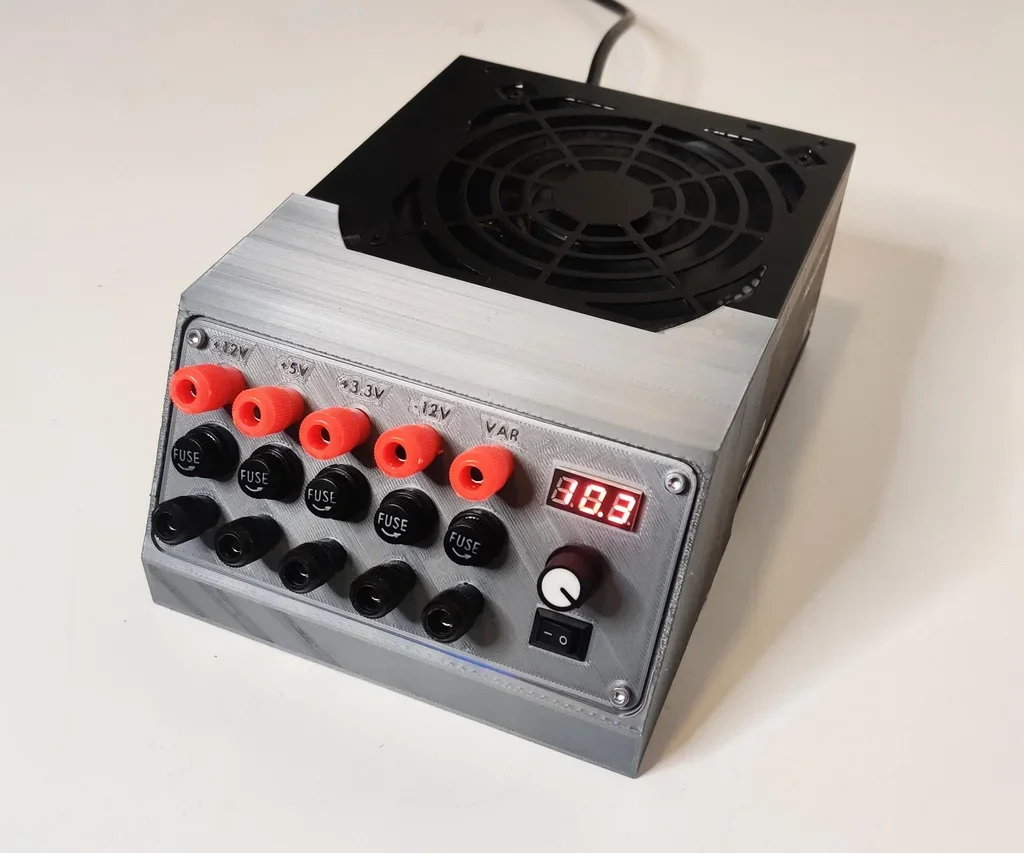

ATX Bench Power Supply
