سوف نبدء شرحنا بال hardware inside the computer case
او مجموعة ال hardware بداخل الوحدة الخارجية للحاسوب
اول شيء ممكن يلفت انتباهك عند النظر الى الوحدة الخارجية من الحاسوب
وجود لوح عريض في المنتصف كبير الحجم مقارنة بباقي الاجزاء
هذه الوحة اسمها motherbord
ويكون موجود على سطحها مجموعة مهمة من ال hardware من اشهرها هي ال Processor
او المعالج لكن في اغلب الاحيان لايمكنك رؤيته بالعين بشكل مباشر
لانه يتم تركيبه في اسفل المروحة التي تراها في الصورة
عند ازالة المروحة سيظهر لك ال cpu او المعالج
هنا يوجد لدينا ايضا بجانب ال cpu جزء مهم دائما يكون بجوار ال cpu
لا يستطيع الاستغناء عنه هو ال RAM لمساعدة cpu باداء مهامها
وايضا يوجد جزء بالاسفل مسؤول عن تخزين مجموعة كبيرة من المساحة
والاحتفاظ بها لفترات اطول من ال RAM وهو HDD
وبنهاية يوجد لدينا في الاعلى power supply المسؤول عن امداد ال motherbord
بالطاقة التي تكون بحاجتها للعمل
طيب باقي الاجزاء الي بصورة ما بدك تشرحها
اكيد لا
ليش طيب
؟
لانك يا عزيزي مش بحاجتها بالوقت الحالي تذكر احنا قاعدين بنبني الاساس
انت مع متابعتك للدروس راح تكتشف انه كل اشي راح ينشرح بتفصيل بس بالوقت المناسب
فبطلب منك يا عزيزي انك ما تكون عجول وتصبر على رزقك
هيك بكون تكونت عندك فكرة مبدئية عشان نعرف نبلش بالموضوع الخاص بهذه الشرح
وهو form factor او ( الشكل العام ) اش هو وليش يستخدم وكيف باثر على الحاسوب ؟
هو مصطلح يُستخدم في عالم التكنولوجيا
لوصف وتحديد حجم وشكل وتصميم جهاز معين أو مكون إلكتروني
مثل الحواسيب المحمولة (لابتوبات)، وحدات التخزين (هارد ديسك، SSD)،
وبطاقات الأم (Motherboards)، وغيرها من الأجهزة والمكونات.
والشكل الخارجي، وتوجيه واجهات الاتصال، وطريقة التركيب داخل الصندوق أو الجهاز
وهو أمر مهم لأنه يؤثر على قدرة الجهاز
على تواصل مع مكونات أخرى وملاءمته في البيئة التي سيُستخدم فيها.
على سبيل المثال، توجيه واجهات الاتصال وتوزيع المكونات الداخلية يعتمدان على
“form factor” وهما عوامل حاسمة للتوافق والأداء الجيد.
هسا مبدئيا احنا عنا 3 عناصر في جهاز الحاسوب
يجب ان يكونوا متوافقين مع بعضهم البعض
الي هما Motherboards \ power supply \ case unite
لما بجي اوصف امور زي size \ shape \ major features
الخاصة بال 3 عناصر هون انا بكون بقصد ال form factor
هس انا ماذا سوف استفيد عند عمل matching لل 3 عناصر مع بعض
اول شيء راح اتاكد انه حجم motherbord الي بدي اشتري بتناسب مع حجم
ال case unite التي ساقوم بتركيب الوحة الام عليها وانها تتناسب في قياساتها
واتجاه المداخل " port " فيها
ثانيا التاكد ان power supply يمد المكونات الخاصة بالحاسوب بالطاقة
التي تحتاج اليها مكونات ال motherbord
ثالثا التأكد بان جميع الثقوب بداخل motherbord سوف تركب في مكانها الصحيح
وان جميع المداخل يوجد لها ثقوب خاصة بها على حسب التصميم
رابعا اثناء تركيبك لل power supply التاكد انه لن يعيقه شيء من المكونات الداخلية للحاسوب
لهذه الاسباب يجب ان يكونوا متوافقين بل form factor
سؤال لطيف من الي مسيطر على مين كون ان ال 3 عناصر تعتمد على بعضها البعض ؟
هنا القرار الاول يكون بشراء ال motherbord وبنائاً عليه يتم تحديد نوع power supply
وشكل ال case unite الي راح تشتريها
حلو هيك عندك فكرة مبسطة عن الية الشراء خلينا نبدء باش هي انواع form factor
عندي 3 انواع من form factor
يلا نتعرف على اهم عنصر موجود عندي بالصورة وهو cpu socket
وهو المكان الذي تركب به cpu
عندي كمان ال ram slots وهو عبارة عن المكان المخصص الذي يتم
تركيب ال ram به
ويوجد p1 connector وهنا يتم تركيب الكابل الرئيسي القادم من ال power supply
المسؤول عن امداد كافة عناصر ال motherbord بالطاقة
وايضا pci slots
تُستخدم لتوصيل مكونات الهاردوير المختلفة بلوحة الأم
واخيرا Video Card Slots
تُستخدم بطاقات الفيديو القوية والمُخصصة للألعاب أو التصميم الجرافيكي
في هذه الفتحات للحصول على أداء أفضل في مجال الرسوميات.
ATX FORM FACTOR
هي اختصار ل Advanced Technology Extended
تم تطويرها من قبل شركة intel في عام 1995
اهم ما يميز ATX بالعين المجردة اول ما اشوفها
او كيف يمكنني ان اميزها من النظر فقط ومعرفة ان هذه الوحة من نوع ATX ؟
ممكن بكل بساطة ادقق في الكتابة الموجودة المتعلقة بالمواصفات
سوف يكون النوع محفورا على ال motherbord
بس خلينا نعتبر انه ما عندي كتابة محفورة على ال motherbord كيف بقدر اميزها
بهمني تعرف انه ATX تأتي بقياس مستطيل الشكل بقياس 9.6 * 12 بوصة
بتالي ممكن نعتبرها اول طريقة للكشف عن تصميم ATX
طيب انا نظري ضعيف وما بقدر اميز بالحجم او شكل تصميم الي عندي
ولا يهمك يا عزيزي عامل حسابي وعندي الك طريقة ثانيه تميز فيها
نرجع للصورة من البداية اذا لاحظت معي مكان cpu socet يكون بالاتجاه المقابل
لل pci slots طيب ليش بعيدة هيك
احكيلك هسا بالاصدار القديم او الاصدار ما قبل عام 1995
كان عندي الي هو AT Motherbord وهي شكلها
ومن احدى صفاتها انه cpu socet بكون بنفس الخط الي موجود في slots
وهاض الامر كان يسبب مشكلة بسبب انه لازم تكون حريص جدا وحذر في تركيب slot
وخصوصا اذا كان حجم هذه الكروت كبير نسبيا احتمال كبير يصتدم بل cpu socet
يعني فش مرونة بالتركيب هاي احد الامور الي خلت شركة intel تطلع بالاصدار الاحدث ATX
هاي برضو نقطة بتقدر تميز فيها ال ATX عن غيرها
طيب انا بحب الغلبة وما قتنعت انها ATX
اعطيك حل كثير سهل بتقدر تميز في ال ATX
طلع على Motherbord بالتحديد على عدد pci slots اذا لقيت عددها
ببلش من 3 وفوق اتاكد انها ATX
اذا لسا مش عارف تميزها الغلط عندك صديقي
ارجع اقرء من البداية وراح تميزها

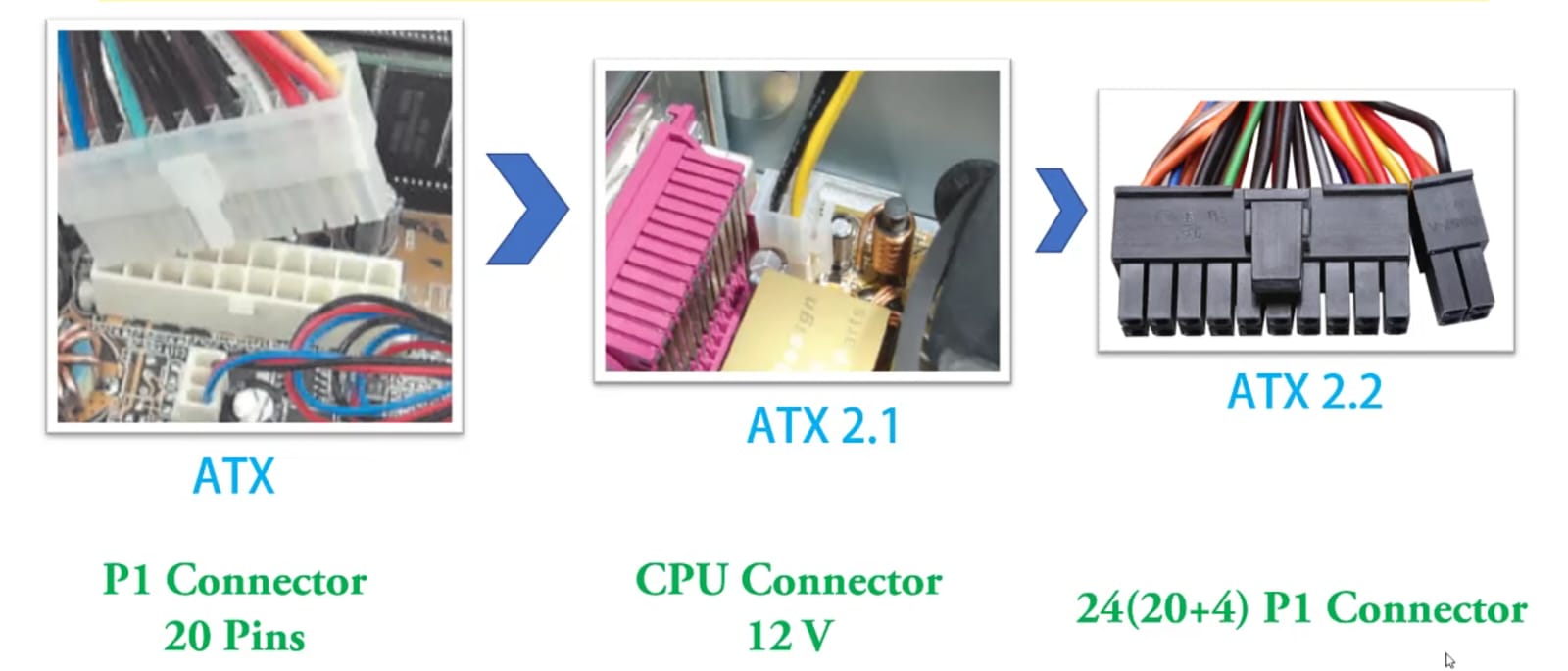

طيب خلينا نحكي شوي عن الية امداد هذه الوحة بالطاقة
مع اول ATX ظهرت كان يتم مد ال motherbord بالطاقة من power supply
بمكان مخصص على ال motherbord يحتوي على 20 pins اسمه P1 connector
هنا مع تطور التكنولوجيا في ذلك الوقت وخصوصا المتعلقة في وحدات المعالجة
وحاجة ال cpu في الحصول على طاقة اكبر تم تزويد كيبل صغير يحتوي على 4 pins
يمد ال cpu ب 12 v من الطاقة
معلومة سريعة بخصوص كيبل ATX 2.1
اذا كانت الوحة االام المعالج الذي تحتويه بحاجة الي هذه الطاقة
ولم يتم تركيب سوى كيبل الذي يحتوي على 20 pins لن تظهر اي data
على الشاشة عند تشغيلك للحاسوب
اذا كان الكيبل الي عندي يحتوي على 20 pins الاساسية
والوحة الام ليست بحاجة الى هذه 4 pins الاضافية بمعنى اصح
ان تكون من motherbord قديمة الاصدار ستعمل دون توصيل 4 pins الاضافيه
لان الهدف بنهاية هو امداد cpu بالطاقة التي تحتاجها اذا لم تتوفر لن تعمل ال cpu
ولن تخرج اي data على الشاشة لسبب عدم عمل ال cpu
متفقين لهون نرجع لفوق شوي حكينا عن ال
Video Card Slots
تُستخدم بطاقات الفيديو القوية والمُخصصة للألعاب أو التصميم الجرافيكي
في هذه الفتحات للحصول على أداء أفضل في مجال الرسوميات.
لما ظهر ال Video Card Slots كان بحاجة لطاقة اعلى هون عملوا كمان تحديث
وسموه ال ATX 2.2 وتمت زيادة 4 Pins
كمان بهمني تعرف انه مع ظهور ATX FORM FACTOR
ظهر عندي شيء بنسميه soft switch او soft power
هسا ما قبل soft switch او soft power
كانت عملية اطفاء جهاز الحاسوب تتم بخطوتين الخطوة الاولى
هي ايقاف عمل operating systems بعدها تظر رسالة مثل هذه
تخبرك ان الجهاز اصبح أمن وبإمكانك اطفاء ال hardware
كنت تقوم باطفاء الجهاز على مرحلتين
تغلق operating systems وبعدها تغلق ال hardware
مع ظهور ال ATX اصبح امر التحكم في control لل operating systems
انه يتحكم بالطاقة بالجهاز
هس بالوقت الحالي بقدر اني اغلق الجهاز بخطوة واحدة او اقوم ببعض المهام
التي لم امتلكها قبل ATX مثل ان اقوم بعمل Sleep للحاسوب
وهذه الخاصية لم تكن متاحة في الماضي
